Descripción

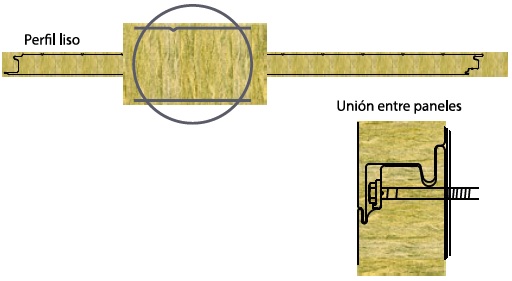

Los paneles de corten están formados por dos láminas de acero adheridas mediante adhesivo orgánico al núcleo de lana de roca
Las láminas de acero son de 0,5 mm interior y 0,8 mm exterior (acero corten) especificado según las normas EN 10346 y EN 10025-5 respectivamente. El acero corten es un acero con alta resistencia a la intemperie y a la corrosión. Dispone de un contenido en fósforo de entre 0,06 y 0,15%
Composición mecánica y propiedades mecánicas del acero
| C(%) | Mn(%) | P(%) | S(%) | Si(%) | Cu(%) | Cr(%) | Ni%) |
|---|---|---|---|---|---|---|---|
| ≤0,12 | ≤0,100 | 0.060-0.150 | ≤0,015 | 0,20-0,50 | 0,20-0,50 | 0,40-0,80 | ≤0,30 |
| Re (MPa) | Rm (MPa) | A80 (5) |
|---|---|---|
| ≥315 | ≥450 | ≥22 |
Aplicaciones

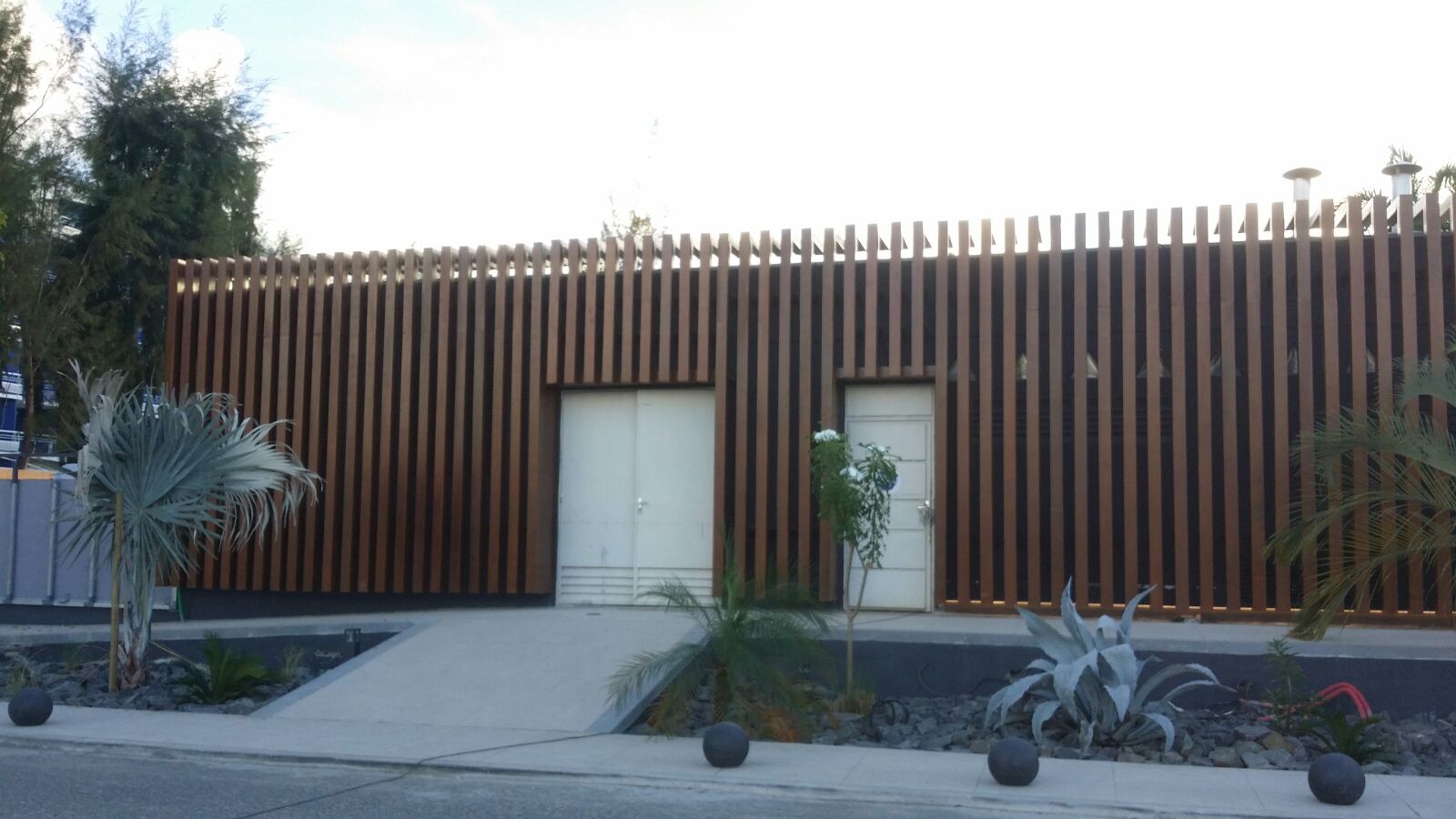

Están concebidos para la construcción de cerramientos en grandes superficies industriales o de edificación civil
Ventajas
- Facilidad y rapided de montaje
- Aspecto atractivo y estético
- Alta durabilidad (esperanza de vida 80 años)
- Nos se necesita protección adicional contra la erosión, no hay que volver a pintar.
Dimensiones, pesos y características térmicas
| Espesor (mm) | Ancho (mm) | Longitud (mm) | Tipo de núcleo M | Peso (Kg/m2) | Coef. trans. térmica (W/m2 k) |
|---|---|---|---|---|---|
| 50 | 1000-1150 | 8,50 | 2XRAS | 17,15 | 0,784 |
| 60 | 1000-1150 | 8,50 | 2XRAS | 18,35 | 0,639 |
| 80 | 1000-1150 | 10,00 | 2XRAS | 20,75 | 0,489 |
| 100 | 1000-1150 | 11,00 | 2XRAS | 23,15 | 0,391 |
| 120 | 1000-1150 | 12,00 | 2XRAS | 25,55 | 0,324 |
| 150 | 1000-1150 | 12,00 | 2XRAS | 29,15 | 0,260 |
| 200 | 1000-1150 | 12,00 | 2XRAS | 36,15 | 0,195 |
Comportamiento acústico
| RW (dB) | RA (dBA) |
|---|---|
| >33 | >32,5 |
Reacción al fuego
Clasificado A2-s1, d0 según norma EN-13501-1
Resistencia al fuego
| Espesor mm | 50 | 60 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| Clasificación | E|30 | E|30 | E|60 | E|120 | E|120 | E|120 | E|120 |
Temperatura Límite de empleo y comportamiento al agua
- Aplicaciones desde -5ºC hasta +180ºC
- No hidrófilo
Resistencia al fuego
| Sobrecarga (kg/m2) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Luz (m) | 30 | 60 | 80 | 100 | 120 | 150 | 200 | |
| Espesor | 50 | 7,70 | 5,30 | 3,90 | 3,01 | 2,52 | 2,00 | 1,50 |
| 60 | 8,15 | 6,10 | 4,20 | 3,50 | 3,02 | 2,40 | 1,90 | |
| 80 | 9,22 | 6,26 | 5,15 | 4,47 | 4,07 | 3,24 | 2,50 | |
| 100 | 11,00 | 7,50 | 6,10 | 5,45 | 5,00 | 4,12 | 3,25 | |
| 120 | 12,00 | 8,30 | 7,05 | 6,35 | 5,89 | 4,80 | 3,75 | |
| 150 | 13,00 | 9,52 | 8,30 | 7,50 | 6,75 | 5,50 | 4,50 | |
| 200 | 14,00 | 10,80 | 8,50 | 7,50 | 6,84 | 6,09 | 5,50 | |
